Question Zündschloss Mechanik klemmt

In Possition 2 lässt sich der Schlüssel bei einigen Schlössern abziehen!

ok, ja, dann 180°

Noch jemand mit einem älteren Vergasermodell ´70 ´71, vielleicht?

Baerentier wrote: und die Zündungsstellung ist bei ca. 150% zu Ende. Also nix 180°. Drüberdrehen über 150° heißt anlassen.
Mein SM: BJ 1973 i.E
Hannes

Danke, also doch 180´ bei Dir

Das meinte ich ja. Den Maximalauschlag (Anschlag zu Anschlag)

War so eben beim SM in der Garage. Also:
Abziehen nur in Parkstellung, und die Zündungsstellung ist bei ca. 150% zu Ende. Also nix 180°. Drüberdrehen über 150° heißt anlassen.
Mein SM: BJ 1973 i.E.
LG
Hannes

Anfrage an alle die Ihren Sm in Reichweite haben:

Bitte mal nachschauen ob man den Zündschlüssel im Schloss von Anschlag zu Anschlag (Parken-Anlasser)

um 180´ Grad

drehen kann und ob er sich auch in Stellung "Garage" (kurz vor Zündung) abziehen läßt?

Bis jetzt, meine ich, sind mir 2 Varianten begegnet:



Vielen Dank

Andy wrote: Das sollte als anständiger Artikel aufbereitet werden für die Clubzeitung, damit nicht Gerold immer alles schreiben muss.

Andreas

Wenn ich mal so viel Freizeit wie Du hätte

Nee, im Ernst.
Wenn das Projekt in Gänze abgeschlossen ist denk ich mal drüber nach....

Das sollte als anständiger Artikel aufbereitet werden für die Clubzeitung, damit nicht Gerold immer alles schreiben muss.

Andreas

Respekt Leute, wäre ja direkt eine umfangreiche CIT SM Wiki Eintragung wert. Im Sinne einer Zusammenfassung für so Amateure wie mich.... :whistle:
Samt den Fotos und so.... Wäre eine tolle Sache. Danke schon einmal im Voraus

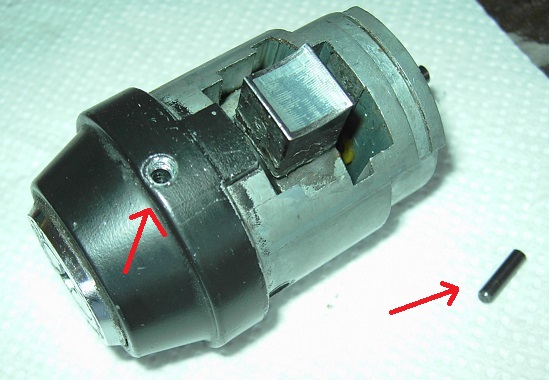

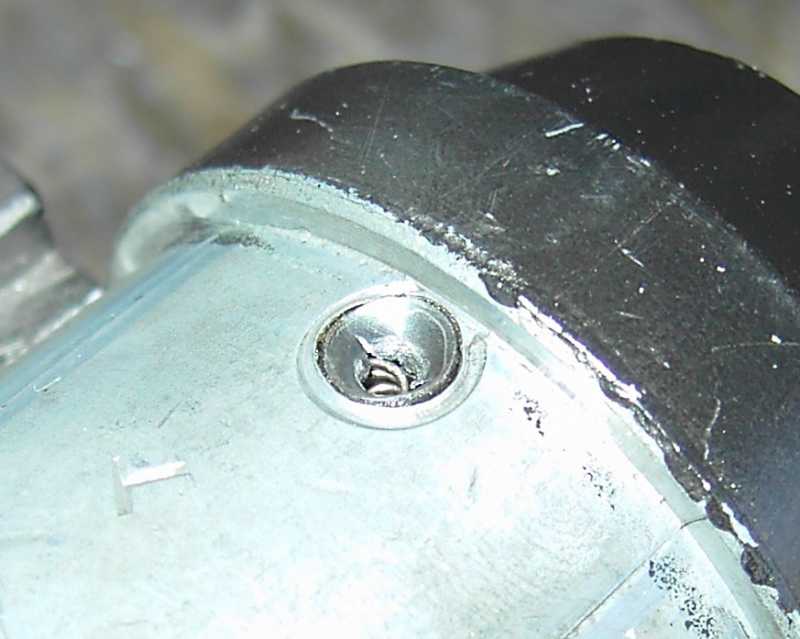

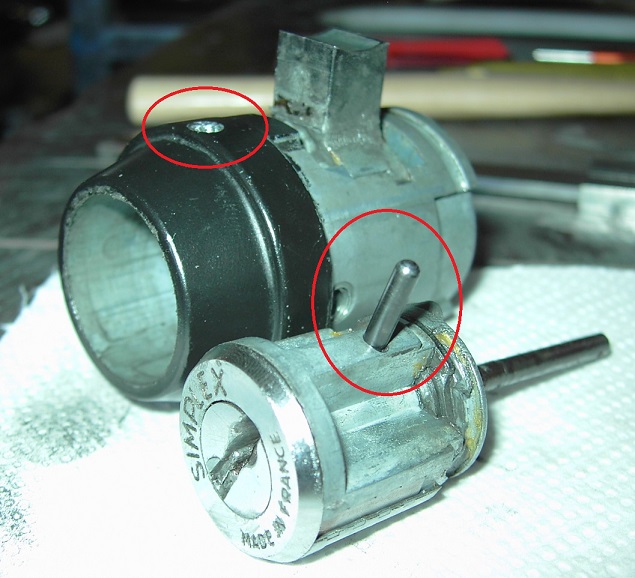

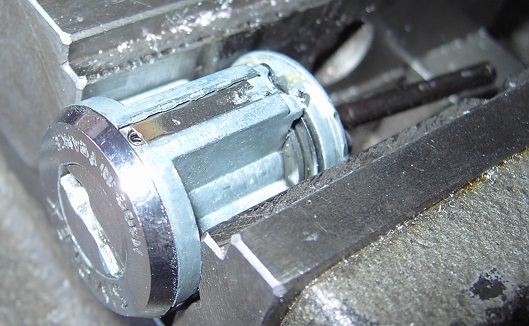

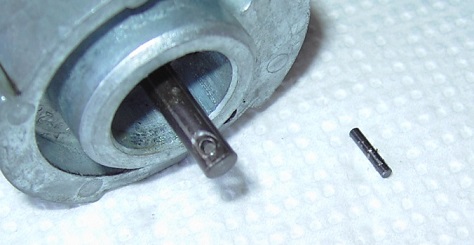

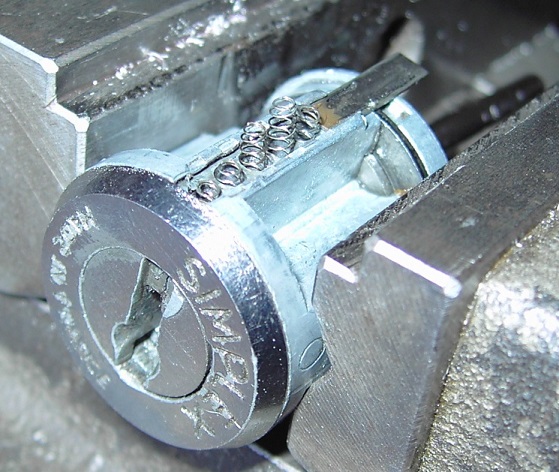

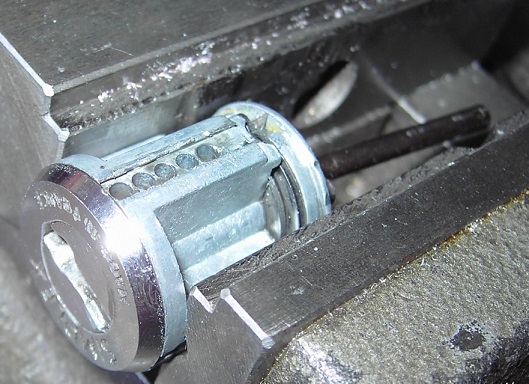

Schließzylinder aus der Fassung lösen

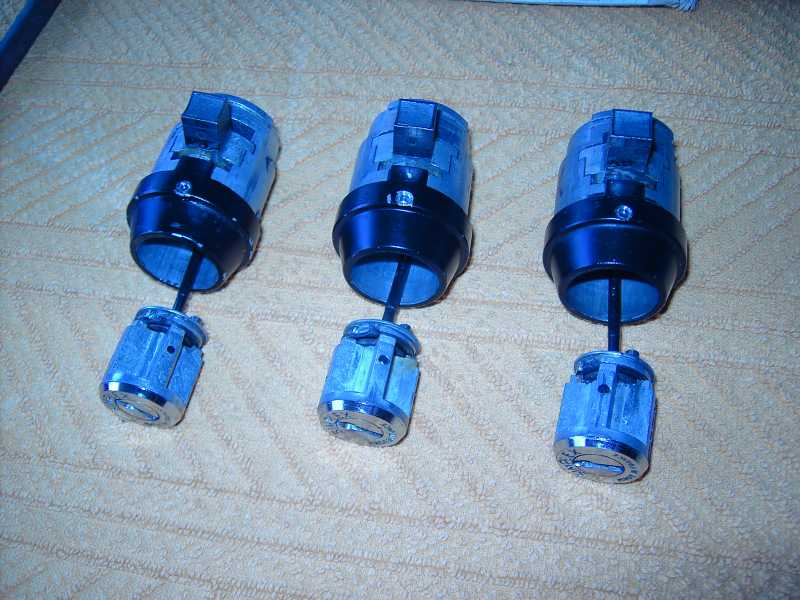

Impressionen

Begleittext evtl. später....

Schlüsselstellung: Parken/Lenkradschloss

180´ Grad versetzt zur Anlasserstellung

Schlüsselstellung: Zündung

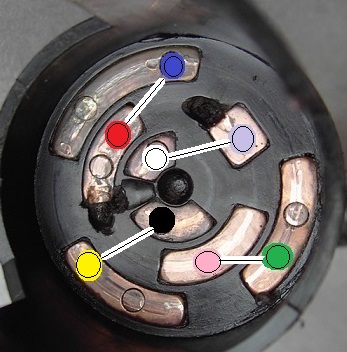

Schlüsselstellung: Anlasser

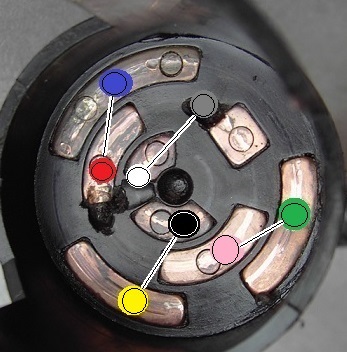

Die Farbmarkierungen entsprechen den abführenden/zuführenden Kabeln hinter dem elektrischen Teil des Zündschlosses.
(Kardinalfehler im Bild bitte melden. Gut möglich, daß ich mich irgendwo verguckt habe)

Der sieht ja wirklich piccobello aus, der e-Teil des Zündschlosses!

Noch ein paar Nahaufnahmen des zerlegten E-Teils und dessen Zusammenbau.

Am einfachsten gestaltet sich die De/Montage in Stellung Zündung.

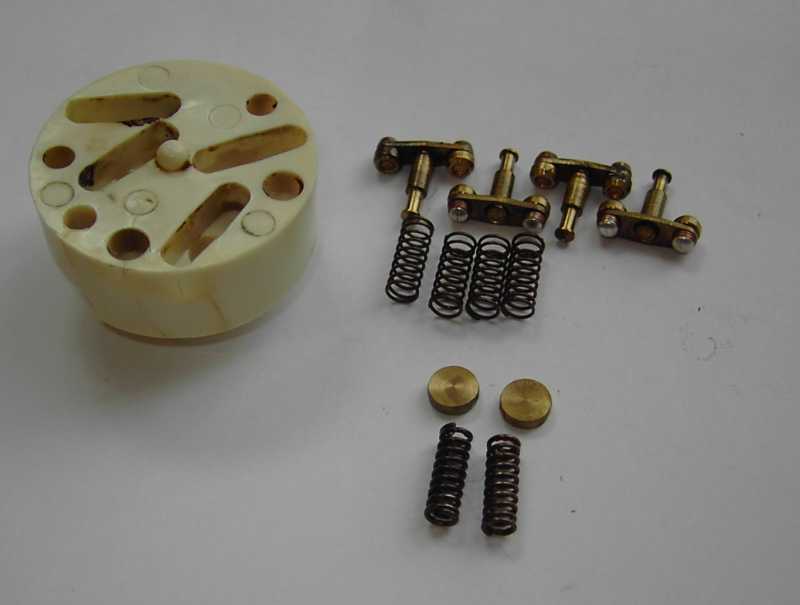

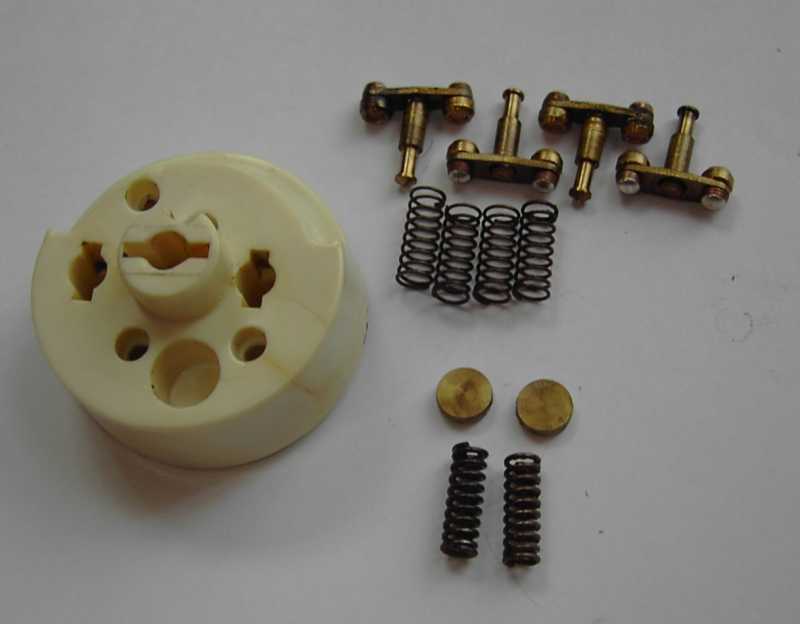

Rotor mit Gleitkontakten (zerlegt)

Die 4 Kontaktpaare kann man mit einem sehr dünnen Austreiber mit gaanz leichten Gummihammerschlägen aus dem Rotor lösen.
Dabei die Federn nicht verlieren!

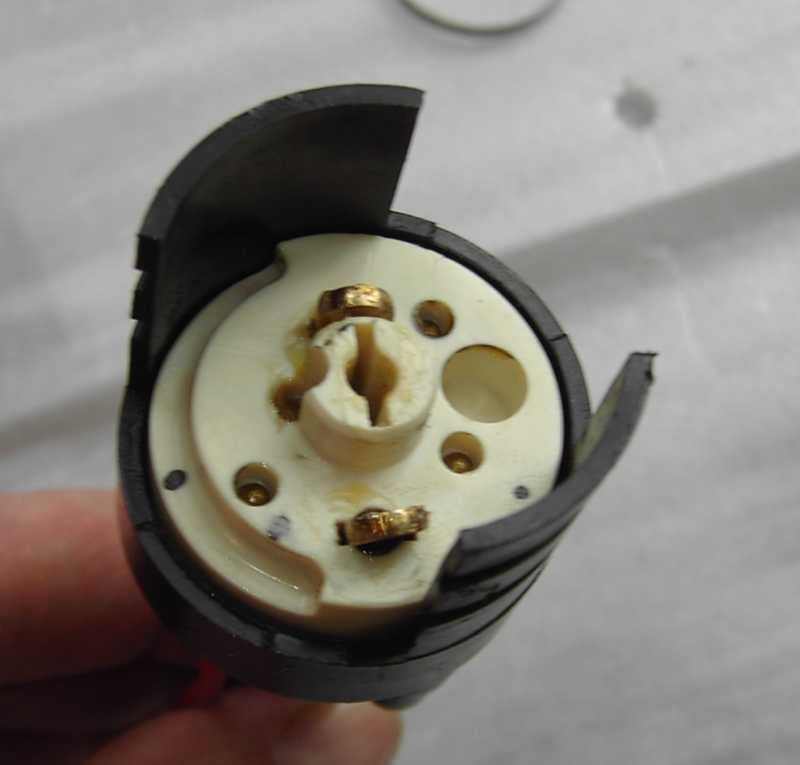

Rotor Unterseite.

Die 2 Federn für die Messingscheibchen werden in den Bohrungen links & rechts der Achse versenkt.
Im Bild zu erahnen: sie sind ca. 0,5 mm schmaler als die 4 Federn der Gleitkontakte auf d. Oberseite.

Zusammengebauter Rotor plus (Anlasser-Rückholfedergehäuse)

Das Zusammenfügen ist selbsterklärend da die 2 Messingscheibchen mit unterschiedlichem Abstand zur
Rotationsachse verbaut sind. Im "Rückholfedergehäuse" findet man die entsprechenden Mulden.
Vor dem Zusammenfügen die "Rückholfeder" bitte korrekt in der kreisrunden Mulde versenken und einspannen.
s. im Bild oben rechts
Wenn sich beide Messingscheibchen in den Mulden versenken steht das Elektrikteil auf Stellung "Zündung"

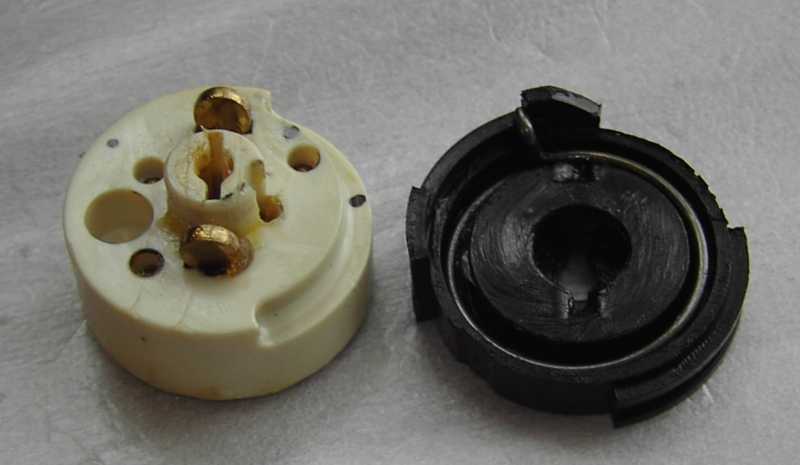

Provisorisch übereinander gelegter Rotor mit Federgehäuse

Man sieht, daß der Schlitz, in den die Achse später (in Zündstellung) versenkt wird, korrekt fluchtet

Korrekt eingelegter Rotor in den Stator

Die 2 Lippen welche später in den mechanischen Teil des Zündschloßes eingreifen haben verschiedene Breiten.....
Bitte am Bild orientieren

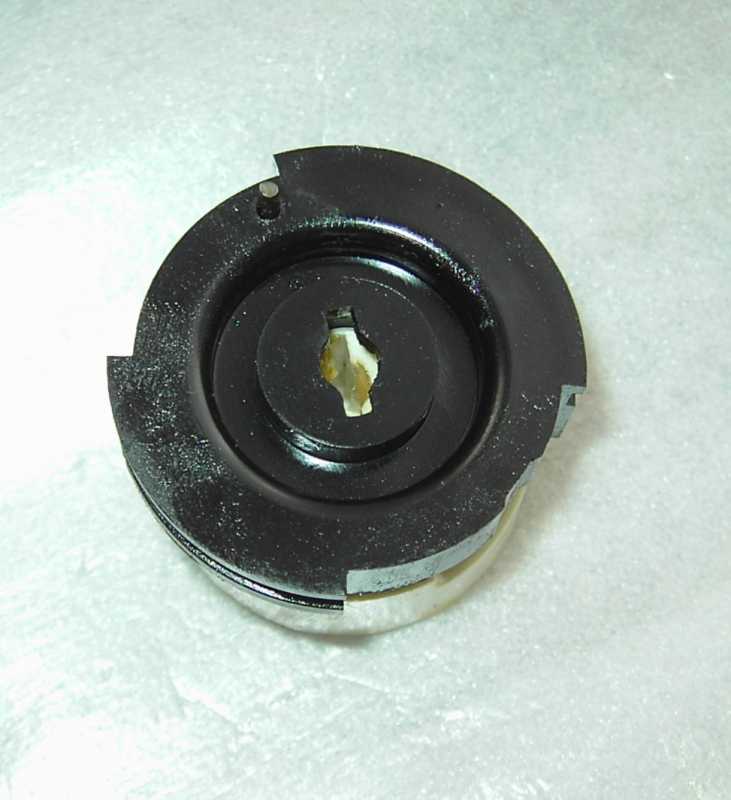

Zusammengesetztes E-Teil des Zündschloßes

Äußere Ringfeder hält Federgehäuse und Stator zusammen.
Dazwischen (eingepresst) liegt der Rotor

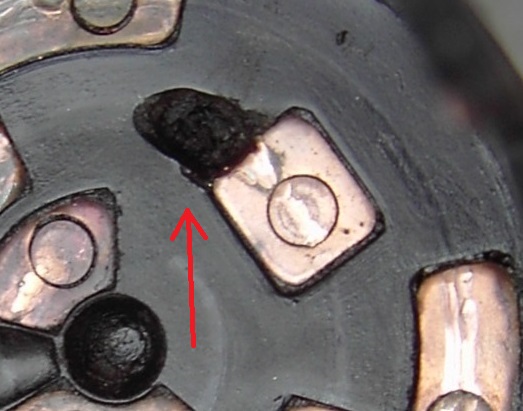

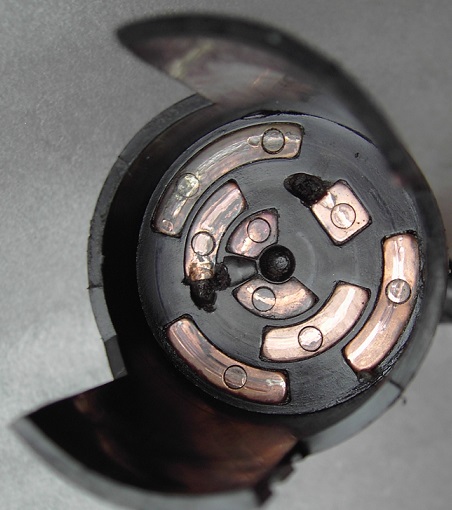

Stator von innen






Man beachte die durch Hitze entstandene Grube neben dem Anlasserkontakt :evil:

Danke!

Das ist aber böse abgebrochen, was soll das denn für eine OP gewesen sein? War das bei Dr. B. in LUX, weil das so grob gemacht ist?

Andreas

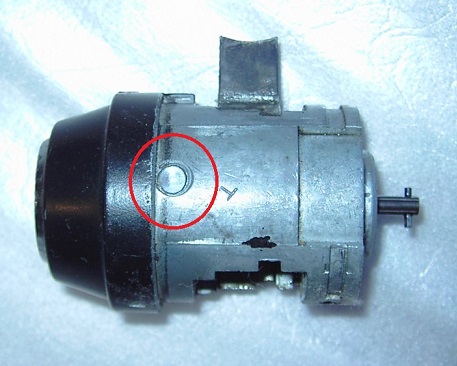

Geht auch einfacher !

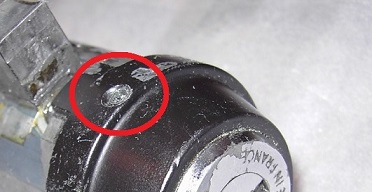

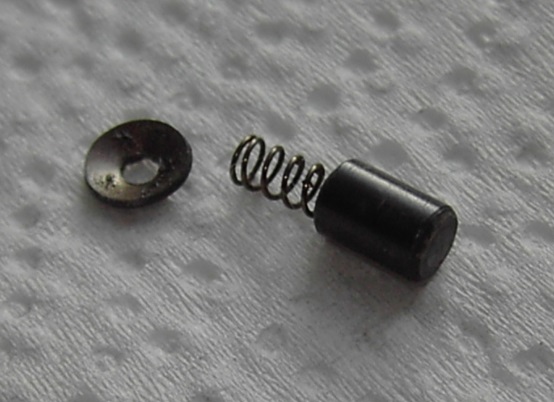

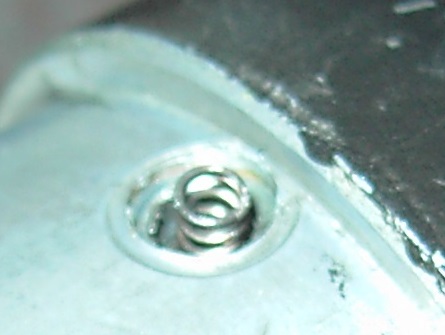

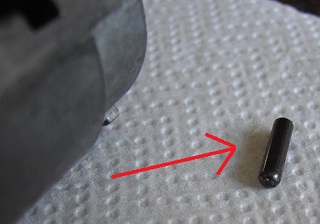

Man beachte die Zylinderfixierung nach der minimalinvasiven OP.

KR-GE-70H wrote:

Ernie wrote: eine waagerechte Bohrung unterhalb des Zündschlossens geht einfacher,
Hierdurch kann man dann den Zapfen mit einem kleinen Schraubenzieher o.A. zurück "Hebeln"...

Schon mal gemacht oder ist das ein Verfahren vom Hörensagen?

Eigene Erfahrungswerte?

Ich hab das gemacht - zu meiner Schande nach einem Tag Radiergummi Schnitzen,
sogar eine Blech / Feder Kombi habe ich zuvor erfolglos probiert...

Oberhalb des Zündschlosses in Richtung Zapfen ins Alu waagerecht bohren - Paralel zum Schlüssel, ca. 4mm Bohrer..
Dann gehts ganz einfach. (Ohne Bild da wirklich sicherheiutsrelevant...)
Wird später von Kunstoff Blende verdeckt.

LG Ernst
